活性炭、活性焦,傻傻分不清楚?看完你就明白了
- 字號 + -

焦炭是煤高溫干餾的固體產物,主要成分是碳。活性焦是以煤炭為原料生產的一種吸附劑,由原料經過粉化、配比、成形、焦化、活化等多道工序生產而成。活性炭是利用木炭、竹炭、各種果殼和優質煤等作為原料,過篩、催化劑活化、漂洗、烘干和篩選等一系列工序加工制造而成。
二、活性焦和活性炭的區別2——表面積不同:
活性焦表面積介于焦炭和活性炭之間,活性炭在環保上有小規模應用,比如小規模除臭,防毒面具等。活性炭可規模應用于工業煙氣脫硫,在其表面發生一系列催化氧化反應及吸附反應,之后再加熱可以實現活性焦的再生,目前已有工業化應用實例。
三、活性焦和活性炭的區別3——吸附性能不同:
活性炭材料是經過加工處理所得的無定形碳,具有很大的比表面積,對氣體、溶液中的無機或有機物質及膠體顆粒等都有良好的吸附能力。活性炭材料主要包括活性炭和活性炭纖維,活性炭材料作為一種性能優良的吸附劑。
活性焦是活性炭的一種,無需用原煤磨粉、壓片、造粒、壓條等加工程序,而是用小顆粒蘭炭,經過整粒、篩分、烘干,然后直接進入活化爐活化而成的顆粒炭,吸附性良好。
活性焦和活性炭的區別從上文已經了解清楚了。因活性焦在各種領域應用廣泛,需以深加工后發揮出大價值,活性焦制備可助力磷礦制粉市場增產增效。

1 比表面積 比表面積是吸附劑的主要參數,也是區別煤質顆粒活性炭和活性焦(Active Coke)的主要指標,國際上將比表面積≤500m2 /g、以焦炭、籃炭為原料生產的、 顆粒狀的炭質吸附劑稱為活性焦(Active Coke);將比表面積≥500m2 /g、以煤為 原料生產的、顆粒狀的炭質吸附劑稱為煤質活性炭(Active Carbon)。

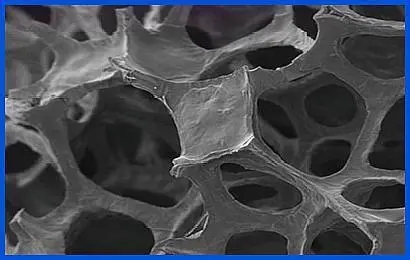

2 孔隙結構 活性焦(Active Coke)具有較多的大孔和中孔結構,較少微孔結構,因此 比表面積低于活性炭。 活性炭(Active Carbon)的中孔和微孔發達,通常占總比表面積的 90~95%, 所以比表面積大。
3 強度 活性焦(Active Coke)機械強度高,使用和再生過程中不易破碎,降低了 再生過程中的機械損耗和再生成本,使再生后活性焦恢復原有的特性和指標。 8 活性焦過濾吸附法污水凈化處理技術 活性炭(Active Carbon)機械強度低,易粉碎,特別是在再生過程中,由 于活性炭(Active Carbon)粉碎,不僅機械損耗大,再生成本高,而且使其孔 隙堵塞,失去活性。
4 生產成本 活性焦(Active Coke)的原料為焦炭、藍炭(又稱半焦、焦粉),活性焦(Active Coke)生產成本比活性碳低 50~70%。 活性炭(Active Carbon)原料通常為木材、果殼、獸骨、煤、合成樹脂、 橡膠、塑料等。活性炭(Active Carbon)生產成本高。

1.物理性質的活性焦表面。
活性炭關鍵的物理學特點便是它的孔隙構造和比表面積。活性炭關鍵在其構造層面,由于是不按規律排列的微晶炭,在其中固定不動的地區會有間隙,便會造成孔隙,那樣就會有大量的微孔隙,造成很大的內比表面積,使活性炭原材料具備優良的吸咐作用,也有,這類原材料較大的比表面和數量較多的孔隙構造讓分子更為非常容易開展散播。在吸附催化過程中,這三種半徑不同的孔在吸附催化過程中也有一定的差異:大孔沒有強大的吸附作用,主要用于吸附分子的擴散;中間孔不僅能使吸附分子擴散,而且能控制吸附過程;微光原理表面,吸附分子穿過大孔和中間孔后可達到微光。
2.化學活性焦表面。
在活性炭材料表面,有許多含氧、含氮官能團。吸附作用的活性中心是表面官能團,它使活性炭材料具有弱極性,使吸附劑的催化性能更強,使炭對有機物、無機物的吸附選擇性發生變化。一般來說,當活性炭材料表面產生堿性時,活性炭材料更容易吸附酸性物質;當活性炭材料表面產生酸性時,活性炭材料更容易吸附堿性物質。
例如,在制作活性焦時,活性焦的催化SO2表面產生的脫硫活性位越來越多,因此其表面積沒有活性炭那么高,但其脫硫性能比活性炭更高。
3.活性焦再生點。
應對吸附后的活性焦進行再生處理,以清除活性焦表面吸附的物質,以確保其良好的吸附活性。加熱法和水洗法是目前使用較多的再生措施,而且在這個過程中所產生的副產物也不同。
